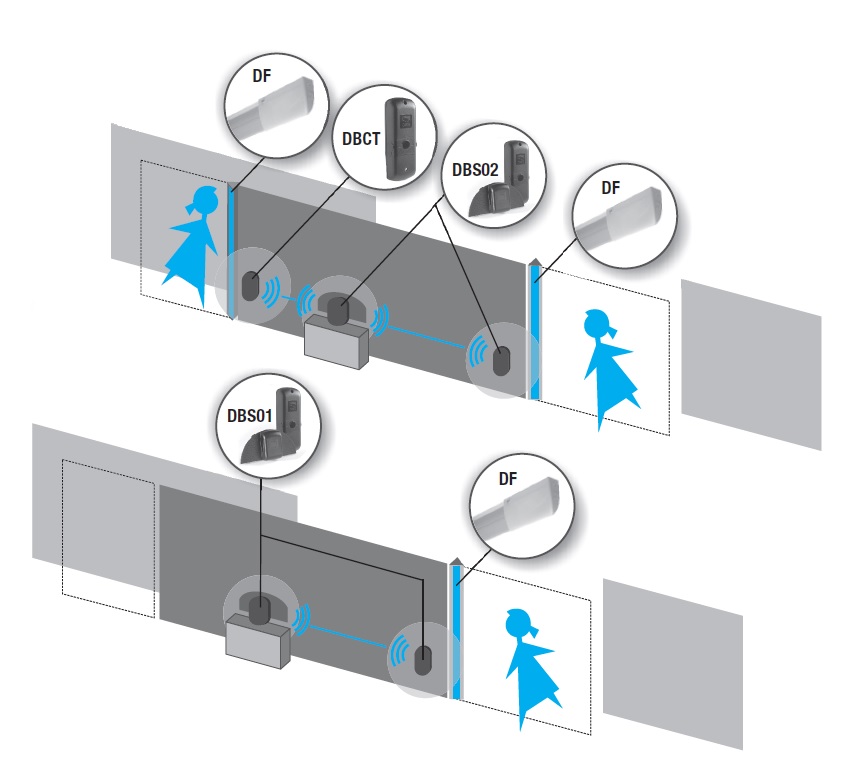

Bezpečnostní citlivé lišty dorazu DF jsou určeny pro všeobecné použití automatizovaných systémů bran, k ochraně před promáčknutím nebo zachycením vozidla. Detekce překážky probíhá díky novému pákovému mechanismu opatřeného klouby po celé délce lišty dorazu, včetně obou jejich konců.
- Citlivá lišta dorazu DF by neměla být použita k jinému účelu, než je uvedeno výše. Montáž zařízení provedena jiným způsobem, než je uvedeno v návodu k montáži může mít vliv na bezpečnostní funkci.
- Tento návod k montáži je určen pouze pro techniky kvalifikované k provedení montáže.
Tento výrobek odpovídá požadavkům následujících norem: EN 12978, UNI EN 954-1, CEI EN 60335-1, UNI EN 12453.
Lišta dorazu je zkonstruována v souladu se stávajícími bezpečnostními normami a je certifikovaná (registrovaný patent č. 04.363) pro použití ve svislém směru. Pákový mechanismus opatřený klouby je výhradním patentem společnosti CAME CANCELLI AUTOMATICI S.p.A. Detekční zařízení je vyrobeno z pryžového profilu opatřeného dvěma pryžovými zátkami, uvnitř kterého pákový mechanismus s klouby spojený ocelovým lankem ∅ 1,3 mm pracuje. Celé zařízení je uloženo v hliníkovém profilu.
Citlivá nárazová lišta dorazu je dodávána ve složeném stavu v následujících délkách:
001 DF15 - Pryžová citlivá nárazová lišta dorazu L = 1,5 m.
001 DF17 - Pryžová citlivá nárazová lišta dorazu L = 1,7 m.
001 DF20 - Pryžová citlivá nárazová lišta dorazu L = 2,0 m.
001 DF25 - Pryžová citlivá nárazová lišta dorazu L = 2,5 m.
Pro ostatní potřeby mohou být následující díly dodány v délkách až 4 nebo 6 metrů:
001 CMP - Citlivá pryž a hliníkový profil.
001 TMF - Sada mechanického dorazu a zátek pro citlivé lišty (4 m).
001 TMF6 - Sada mechanického dorazu a zátek pro citlivé lišty (6 m).
001 DFI - Pouzdro z plastu s kabelovým těsněním a ovládací karta k provádění kontroly, zda nebylo elektrické propojení mezi citlivou nárazovou lištou a elektrickým panelem mechanicky poškozeno.
Napájecí přívod musí být typu SELV nebo PELV.
Obvody připojené k zařízením DF a DFI musí být opatřeny ochranou před nárazovým proudem podle maximální zátěže jejich kontaktů.
| Technické informace | |||
| Citlivá nárazová lišta | Pouzdro DFI | ||
| Výstupy | C-NC-NO | Napájecí napětí | 12V<24V AC/DC |
| Zátěž kontaktu | 3A / 24V (odporová zátěž) | Pojistka 63 mA | 63 mA (12V/24V) |
| Maximální délka | 6 m | Výstupy | NC |
| Stupeň ochrany |
IP54 (při svislém upevnění) IP44 (u jiného, než svislého upevnění) |
Zátěž kontaktu | 3A/24V (odporová zátěž) |
| Kategorie | 2/3 (EN 954-1) | Vstup | C-NC-NO |
| Maximální rychlost pro detekci | 12 m/min. | Stupeň ochrany | IP56 |
| Použité materiály |
Termoplastický pryžový profil CCA 48SHA Termoplastické pryžové zátky SEBS 60SHA Ocelové lanko pro kloubový mechanismus POM |
Kategorie | 2/3 (EN 954-1) |
| Provozní teplota | -10°C min. +50°C max. | Použitý materiál | Pouzdro je zhotoveno ze samozhášejícího izolovaného technického polymeru |
| Provozní teplota | -10°C min. +50°C max. | ||
