04. 12. 2017

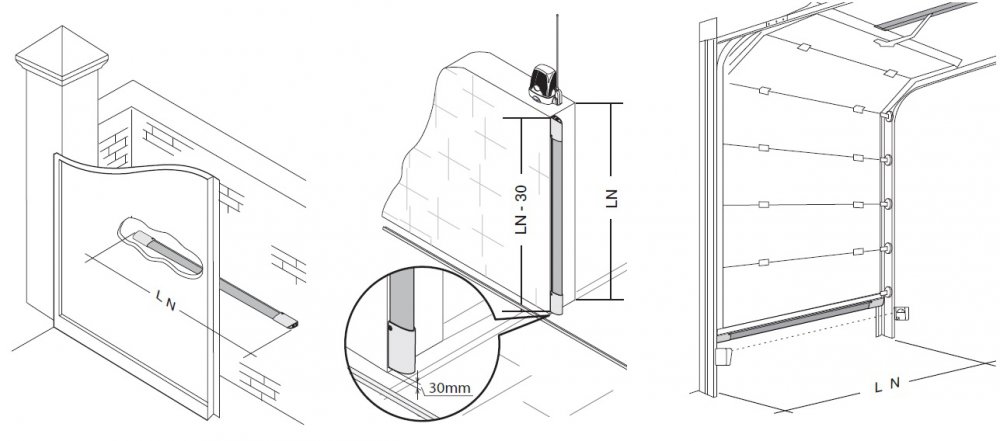

1) Stanovte místo, které má být chráněno. Nominální délka (LN). Pozn.: při svislém umístění snižte nominální délku (LN) o 30 mm, aby nedošlo ke kontaktu se zemí.

úprava nárazové lišty

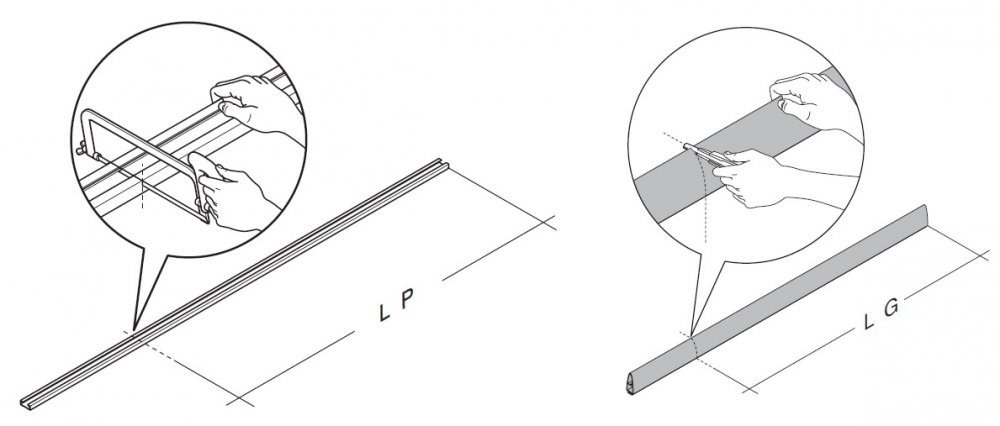

2) Hliníkový (LP) a pryžový profil (LG) zkraťte odřezáním následovně: LP = LN - 40 mm; LG = LN - 285 mm.

úprava nárazové lišty

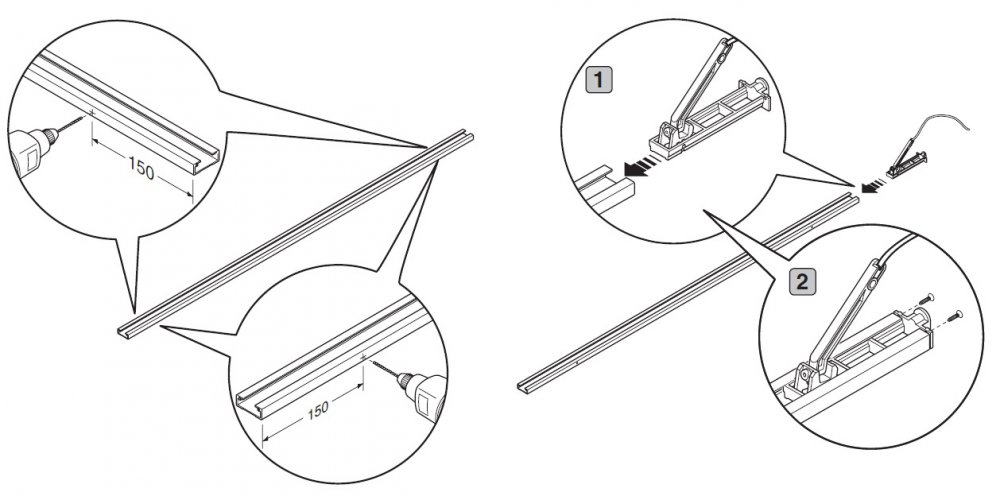

3) Do hliníkového profilu vyvrtejte na obou stranách otvory ∅ 3 mm k zajištění zátek, vložte mechanismus s připojením kabelu a dotáhněte dva šrouby UNI6955 ∅ 3,9 x 13.

úprava nárazové lišty

4) Do hliníkového profilu vložte pryžový profil až ke hraně mechanismu a otvorem v horní části pouzdra protáhněte ocelové lanko.

úprava nárazové lišty

5) Vložte mechanismus s upevněným mikrospínačem. Poté uvolněte mírným stlačením dolů páku a dotáhněte dva šrouby UNI6955 ∅ 2,9 x 13.

úprava nárazové lišty

6) Ocelové lanko vložte do pojistného čepu; sestavu zasuňte do páky, napněte lanko a dotáhněte šroub. Po úpravě přečnívající konec lanka odstřihněte.

úprava nárazové lišty

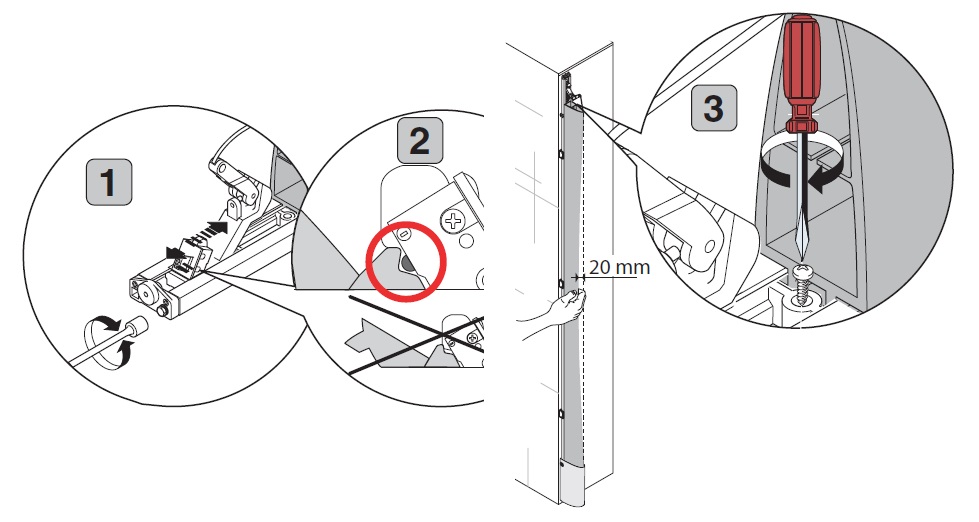

7) Stavitelným šroubem upravte napnutí lanka na mechanismu a zkontrolujte pomocí měřiče elektrického odporu na svorce NC, zda mikrospínač pracuje správně. Důležité: správné nastavení je takové, kdy se mechanismus spustí po max. 20 mm deformaci. Mechanismus zajistěte pomocí šroubu.

úprava nárazové lišty

úprava nárazové lišty

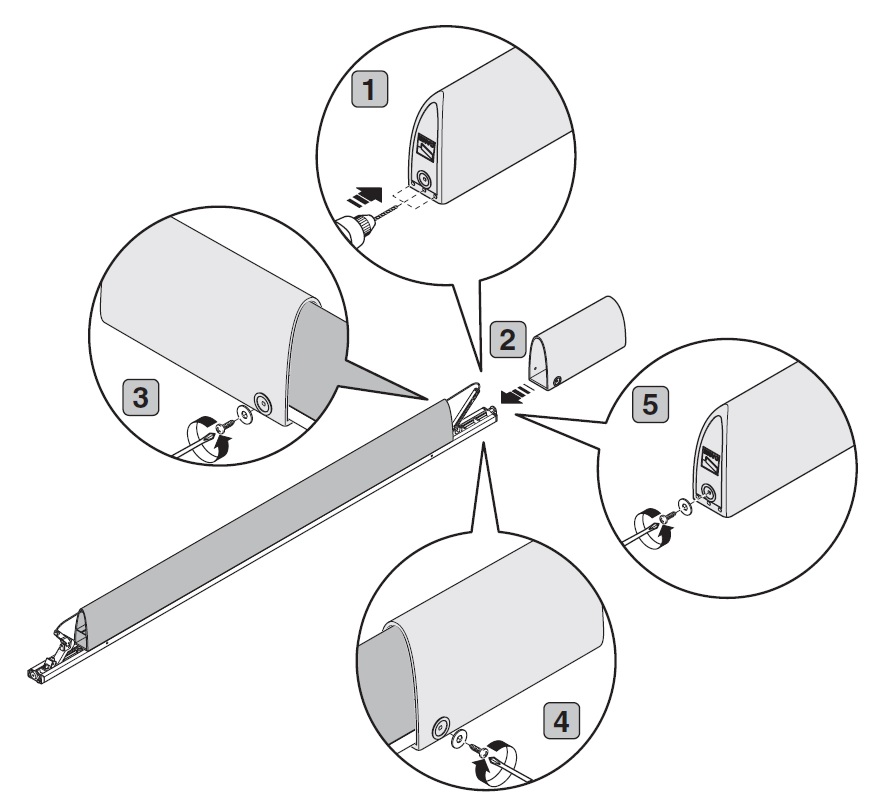

8) Pouze pro vertikální montáže: k ochraně před tvorbou kondenzátu uvnitř krytky vyvrtejte ve spodní části ve vyznačené oblasti otvor ∅ 4 mm. Nasuňte krytku a připevněte ji třemi šrouby UNI 6954 3,9 x 13 mm s příslušnými podložkami.

úprava nárazové lišty

9) POZNÁMKA: pokud je nárazová lišta umístěna svisle, mechanismus s upevněným mikrospínačem musí být umístěn ve vyvýšené poloze. Tři nosné držáky umístěte ve stejné vzdálenosti od sebe, vyvrtejte otvory ∅ 4 mm a zajistěte je pomocí šroubů + přizpůsobenými vložkami nebo pomocí samořezných šroubů ke kovovému povrchu nebo podobnými ekvivalenty. Všechny šrouby musí být se zapuštěnou hlavou.

úprava nárazové lišty

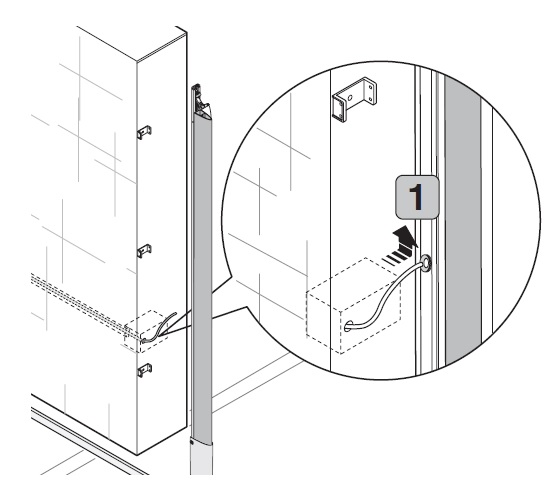

10) Vyvrtejte otvor do hliníkového profilu a opatřete jej průchodkou pro vedení kabelu. Otvorem protáhněte elektrický kabel. Doporučuje se provést zkoušku, zda je možné kabelem v otvoru volně posouvat. U položek DF15/17/20 je otvor již vyvrtán.

úprava nárazové lišty

11) Vyvrtejte otvor ∅ 0,5 mm a zajistěte pomocí šroubů UNI 6954 ∅ 3,9 x 13.

úprava nárazové lišty
