Následující aplikace představují pouze příklady, protože místo pro montáž motoru a příslušenství závisí na výskytu překážek. Volba nejvhodnějšího řešení závisí zcela na pracovníkovi, který provádí montáž systému.
- Vykopejte vedle brány jámu (viz rozměry uvedené na nákresu).
Připravte si trubice, které budete potřebovat při zapojování elektrických kabelů vycházejících ze spojovací skříně.
Poznámka: Počet trubic závisí na typu systému a na příslušenství, které bude u systému použito.
- Připravte si dřevěné bednění, které musí být větší než montážní deska a vložte toto bednění do vykopané jámy.
Bednění by mělo vyčnívat zhruba 50 mm nad povrchem terénu. Vložte do dřevěného bednění železnou mřížku, která bude vyztužovat beton.
- Připravte si montážní desku, vložte do otvorů šrouby a zajistěte je pomocí dodaných matic a podložek. Pomocí šroubováku nebo kleští odehněte předlisované konzoly.
- Položte montážní desku na horní část mřížky. Pozor! Trubice musí procházet příslušnými otvory v montážní desce.
- Při určování polohy montážní desky vzhledem ke hřebenu použijte rozměry uvedené na nákresu. Naplňte dřevěné bednění betonem a počkejte minimálně 24 hodin, dokud nedojde k jeho ztvrdnutí.
- Odstraňte dřevěné bednění a vyplňte prostor jámy kolem betonu zeminou.
- Odstraňte ze šroubů matice s podložkami. Montážní deska musí být čistá, dokonale srovnaná a závity šroubů musí zcela vyčnívat nad povrch desky. Zasuňte elektrické vodiče do trubic tak, aby vyčnívaly asi 400 mm.
- Po uvolnění bočních šroubů sejměte kryt z převodového motoru, pomocí šroubováku nebo nůžek uvolněte průchozí otvory pro vodiče a položte převodový motor na montážní desku. Pozor! Elektrické vodiče musí procházet uvolněnými otvory.
- Pomocí vyrovnávacích šroubů zvedněte převodový motor zhruba 5 až 10 mm nad montážní desku, aby bylo později umožněno seřízení polohy mezi hřebenem a ozubeným kolem.
- Následující obrázky znázorňující montáž hřebenu mají pouze informativní charakter. Volba nejlepšího řešení závisí na pracovníkovi, který provádí montáž. Odblokování převodového motoru ("Montáž pohonu BX 74-78 - 6. díl - Odblokování pohonu BX 74-78"). Položte hřeben na ozubené kolo motoru. Přivařte nebo jiným pevným způsobem připevněte hřeben ke konstrukci brány po celé její délce. Při sestavování jednotlivých kusů hřebene použijte přebytečný kus a umístěte tento kus pod spojovací bod jako na uvedeném nákresu. Potom celou sestavu zajistěte pomocí dvou upínacích svorek.
Poznámka: Jakmile bude hřeben připevněn k bráně, nastavte vzdálenost mezi ozubeným kolem a hřebenem.
- Ručně otevírejte a zavírejte bránu a poznamenejte si vzdálenost mezi ozubeným kolem a hřebenem. Při seřizování používejte ocelové závitové vyrovnávací šrouby (seřízení ve svislém směru) a vyrovnávací otvory (seřízení ve vodorovném směru). Tak zabráníte působení hmotnosti brány na pohonnou jednotku.

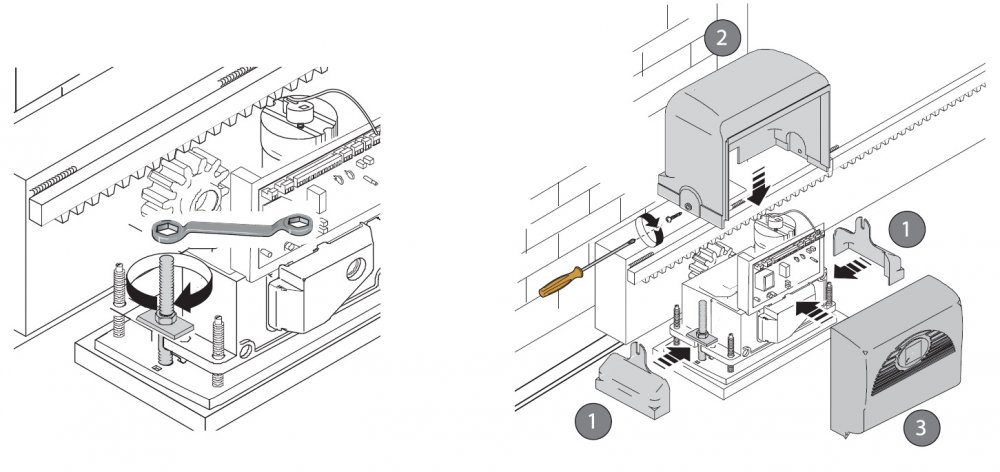

Po ukončení seřízení zajistěte sestavu pomocí matic s podložkami. Po provedení seřízení nasaďte na elektronickou kartu pevný kryt.
