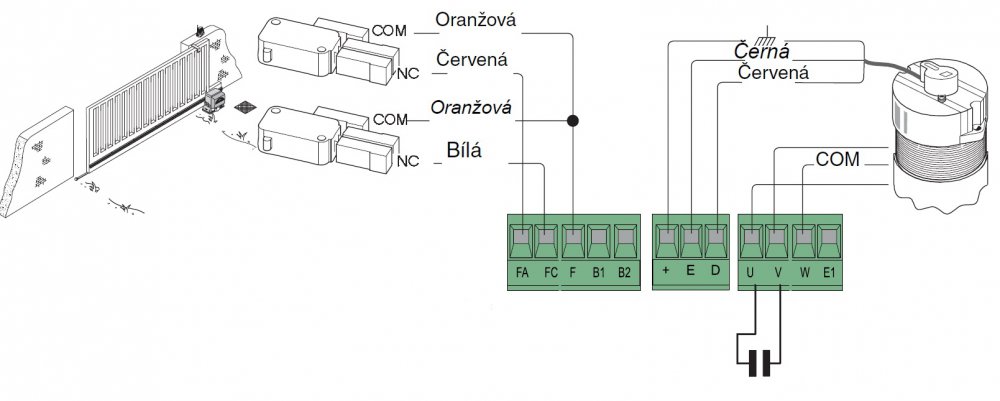

Převodový motor, koncový spínač a kódovací zařízení.
Popis standardního elektrického zapojení pro montáž prováděnou vlevo.
Úpravy týkající se elektrického zapojení pro montáž prováděnou vpravo.
Proveďte opačné zapojení fází převodového motoru (U-V) a koncového spínače (FA-FC).

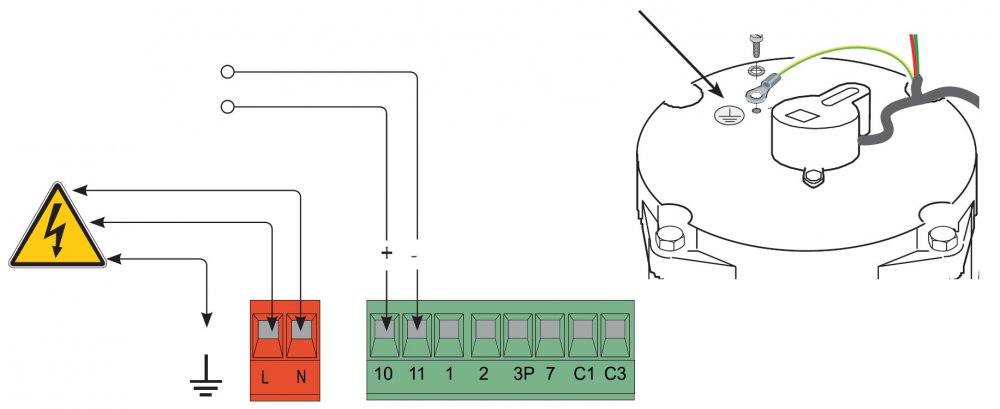

Kabelové oko se šroubem a podložkou pro připojení k uzemnění.
Svorky pro napájení následujícího příslušenství:
- 24 V střídavý proud
- Maximální povolený výkon: 35 W
Blikající světlo upozorňující na pohyb (kontaktní rozsah: 230 V – max. 25 W)
- Bliká během zavírání nebo otevírání brány.
Světlo pracovního cyklu: (kontaktní rozsah: 230 V – max. 60 W). Osvětluje pracovní prostor a zůstává svítit od okamžiku, kdy se brána začíná otevírat a svítí dokud nedojde k úplnému uzavření brány (včetně doby, která je určena pro automatické zavírání brány). Není-li automatické zavírání aktivováno, světlo zůstane svítit pouze během pohybu brány.
Světlo upozorňující na otevřenou bránu (kontaktní rozsah: 24 V – max. 3 W).
- Upozorňuje na stav, kdy je brána otevřena. Zhasne, jakmile bude brána zavřena.
Světlo upozorňující na zavřenou bránu (kontaktní rozsah: 24 V – max. 3 W).
- Upozorňuje na stav, kdy je brána zavřena. Zhasne, jakmile bude brána otevřena.
Tlačítko Stop (N.C. – vypínací kontakt)
- Tlačítko pro zastavení brány. Znemožňuje automatické zavírání. Chcete-li pohyb brány obnovit, stiskněte příkazové tlačítko nebo tlačítko na dálkovém ovládání. Poznámka: Není-li používáno, nastavte dvoupolohový spínač funkce 9 do polohy ON (zapnuto).
Přepínač s klíčkem a tlačítko pro částečné otevření (N.O. – spínací kontakt)
- Částečné otevření brány umožňující průchod chodců.
Přepínač s klíčkem a příkazové tlačítko (N.O. – spínací kontakt)
- Příkaz pro otevírání a zavírání brány. Stisknutím tlačítka nebo otočením klíčku dojde ke změně pohybu brány nebo k jejímu zastavení v závislosti na nastavení dvoupolohových přepínačů funkcí.
Vypínací kontakt (N.C.) pro «dočasné zastavení»
- Vstup pro bezpečnostní zařízení splňující požadavky normy EN 12978, jako jsou fotobuňky. Je-li brána v pohybu, zastaví se a automaticky se zavře (byla-li tato funkce zvolena).
Vypínací kontakt (N.C.) pro «opětovné otevírání během zavírání brány»
- Vstup pro bezpečnostní zařízení splňující požadavky normy EN 12978, jako jsou fotobuňky. Je-li kontakt během otevírání brány rozpojen, dojde ke změně směru pohybu brány.
Vypínací kontakt (N.C.) pro «dočasné zastavení»
Vypínací kontakt (N.C.) pro «opětovné otevírání během zavírání brány»
